Номинальное значение частоты опорного сигнала, МГц: 5, 10 Номинальное значение частоты исследуемого сигнала, МГц: 1; 2,048; 5; 10; 10,24 Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах: ± 1a Напряжение входных сигналов на нагрузке 50 Ом, В, в пределах: от 0,4 до 1,2
Погрешность определения среднеквадратического относительного отклонения частоты, отн. ед., не более за интервал времени измерения 1 с: 2·10^(-12) за интервал времени измерения 10 с: 5·10^(-13)
Для компараторов ЧК7-1011 и ЧК7-1011/1 Номинальное значение частоты выходных сигналов, МГц: 1, 5, 10 Напряжение выходных сигналов на нагрузке 50 Ом, В, в пределах: 1,0 ± 0,2 Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах при выпуске: ± 2,0·10^(-11) в интервале между поверками: ± 2,4·10^(-10)
Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах: ± 2·10^(-11) Относительная погрешность по частоте за 1 сут при работе прибора ЧК7-1011 в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в пределах: ± 5·10^(-12) Относительная погрешность воспроизведения частоты, отн. ед., не более: 2·10^(-11) Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 с: 1,4·10^(-11) за 10 с: 5,0·10^(-12) за 100 с: 2,0·10^(-12) за 1 сут: 5,0·10^(-12)
Относительное изменение частоты в диапазоне рабочих температур от +5 до + 40 °С, отн. ед., в пределах: ± 1·10^(-11) Диапазон электронной перестройки частоты выходных сигналов с шагом 1·10-12, отн. ед: ± 1·10^(-9) Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее: 30 Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на (85±3) Гц: - 130 на 1 кГц: - 140 на 10 кГц: - 145
Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах: ± 0,1 Напряжение питания: ~ 220 В; 50 Гц / + (22-30) В Потребляемая мощность, В·А (Вт), не более: 60 Габаритные размеры (длина×ширина×высота), мм, не более: 310x255x170 Масса, кг, не более для компаратора ЧК7-1011: 7,0 для компаратора ЧК7-1011/1: 6,0 для компаратора ЧК7-1011/2: 5,0
Описание
Описание
Компараторы частотные ЧК7-1011 предназначены для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране встроенного цветного дисплея.
Компараторы частотные ЧК7-1011 и ЧК7-1011/1 также могут быть использованы как стандарты частоты и времени с коррекцией частоты по сигналам ГЛОНАСС/GPS в качестве источников высокостабильных сигналов в различных частотно-измерительных системах.

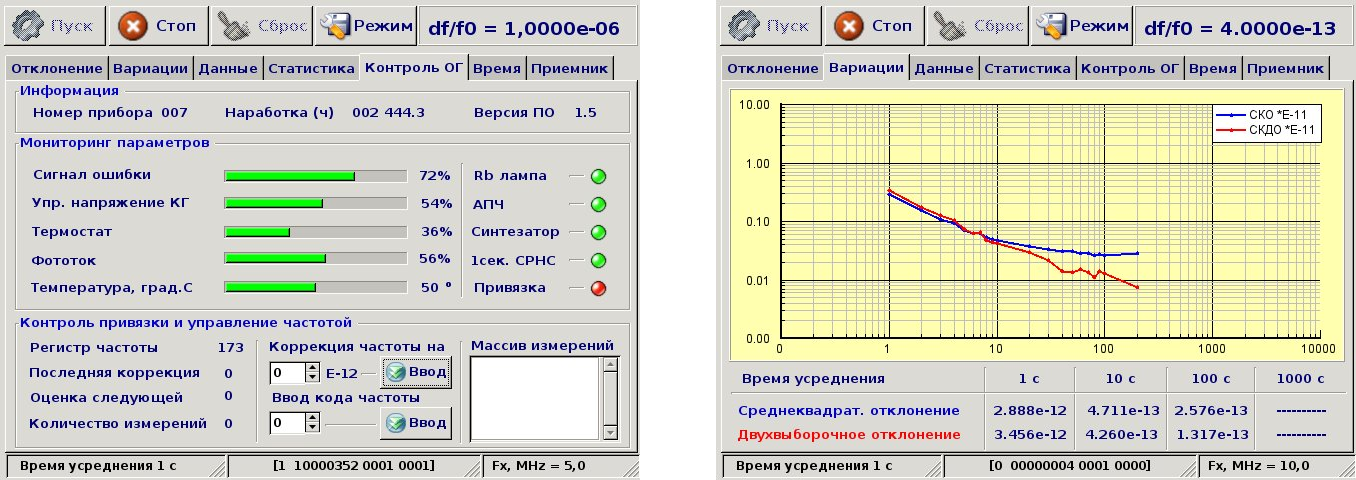

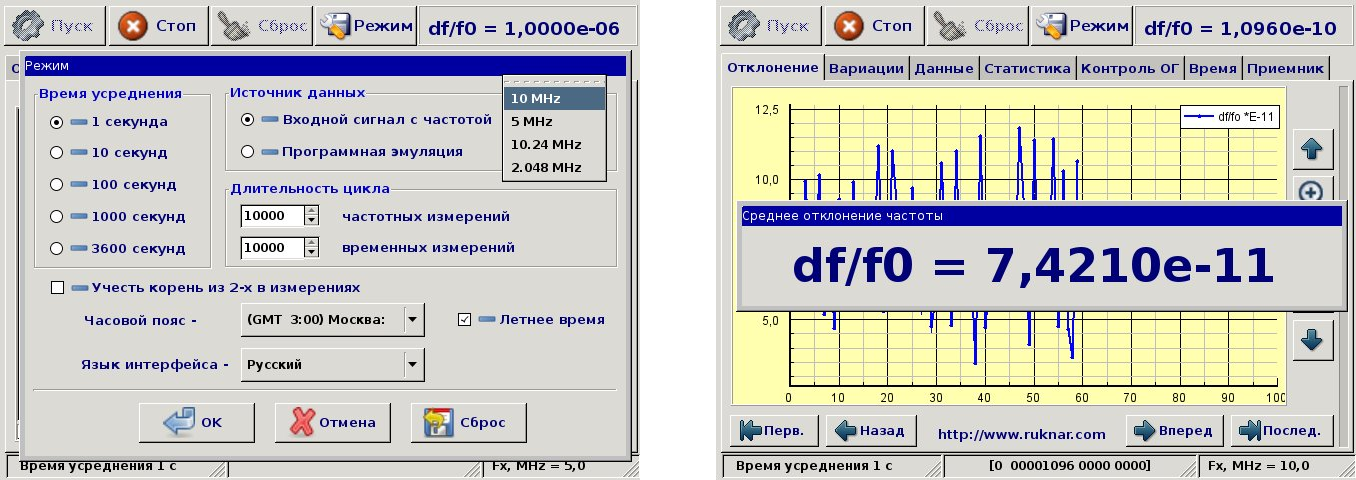

Компараторы имеют встроенные устройство обработки данных измерений на базе микрокомпьютера, которое обеспечивает статистическую обработку результатов частотных и временных измерений, и устройство отображения информации на базе цветного TFT дисплея. Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств компараторов с выводом информации на экран встроенного дисплея.
Компараторы выпускаются в трех модификациях и отличаются составом и выполняемыми функциями. Компараторы имеют в своём составе базовый набор устройств (модулей), включающий компаратор частотный, модуль питания и устройство обработки и отображения информации на базе микрокомпьютера и цветного TFT дисплея.

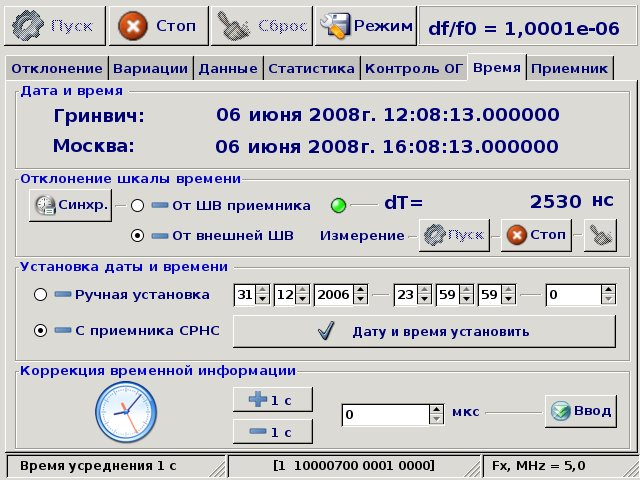

Компаратор частотный ЧК7-1011 имеет в своём составе встроенный приёмник СРНС и высокостабильный рубидиевый стандарт частоты Ч1-1014 с функцией корректировки действительного значения частоты по сигналам спутниковых радионавигационных систем ГЛОНАСС или GPS. Компаратор формирует собственную шкалу времени с возможностью её синхронизации по любой внешней шкале времени, принимаемой встроенным в прибор приёмником СРНС. Прибор имеет два режима измерения отклонения формируемой шкалы времени: от шкалы времени встроенного приемника СРНС и от внешней шкалы времени. Информация о текущем времени, получаемая от приёмника СРНС, отображается на экране дисплея компаратора, а также передается потребителю через интерфейс RS-485.
Все перечисленные выше возможности делают компаратор частотный ЧК7-1011 уникальным измерительным прибором в области измерений частоты и времени.
Компаратор частотный ЧК7-1011/1 имеет в своём составе высокостабильный рубидиевый стандарт частоты Ч1-1013 и может быть использован как стандарт частоты и времени в качестве источника высокостабильных сигналов в различных частотно-измерительных системах.
Компаратор частотный ЧК7-1011/2 не имеет в своем составе дополнительных устройств. Для проведения измерений с ним необходимо использовать высокостабильный сигнал эталонной частоты от внешнего РСЧ или водородного стандарта частоты.
Для удобства пользователей управление функциями приборов кроме кнопочной панели может дополнительно осуществляться с помощью манипулятора типа «мышь», входящего в комплект поставки. Компараторы обеспечивают доступ к данным измерений по сети Ethernet.
